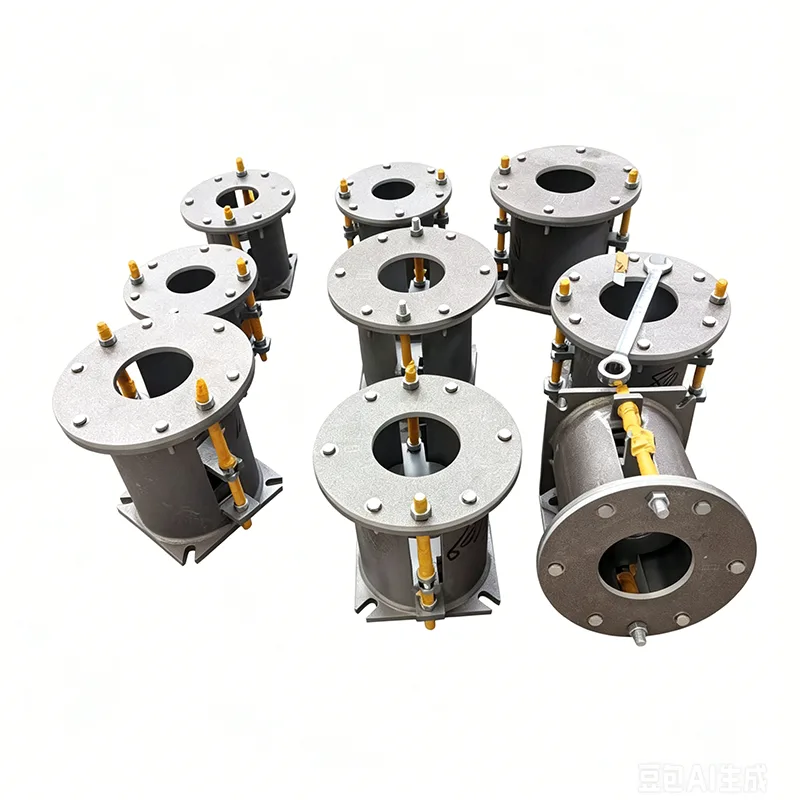

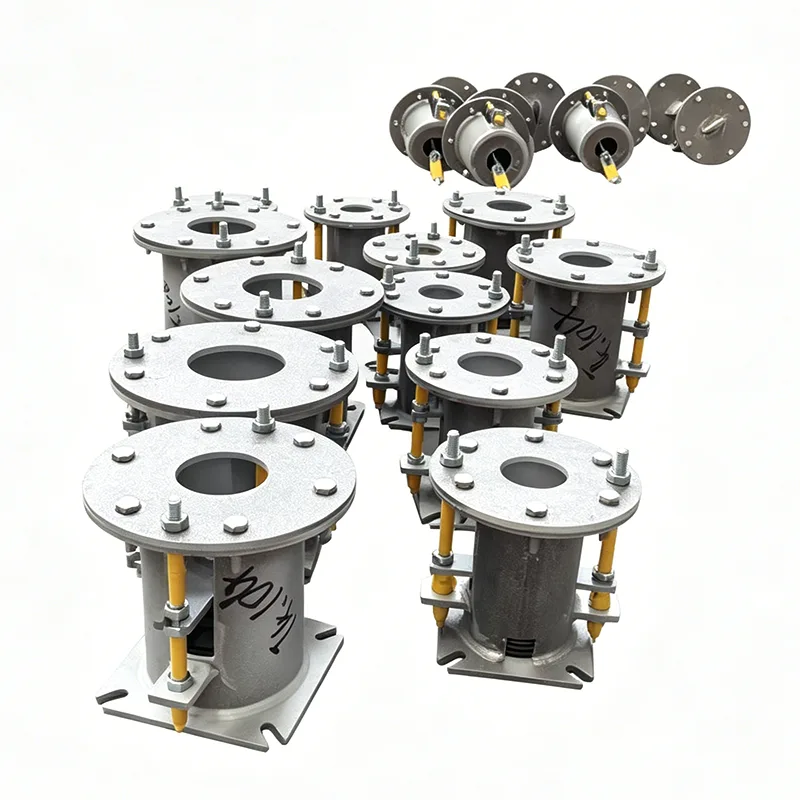

Podpora vzmeti elektrarne

V elektrarnah glavni parovodi, visokotemperaturni parovodi za ponovno segrevanje in drugi podobni sistemi nenehno prenašajo medije pod pogoji visoke temperature in visokega tlaka, medtem ko so podvrženi toplotnemu raztezanju v razponu od nekaj milimetrov do deset milimetrov. Toga fiksacija pretvori te premike v dodatne potisne sile, ki se prenašajo na razdelilnike kotlov in vmesnike turbin, s čimer se poveča obremenitev zvarnih spojev, prirobnic in ohišij opreme.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Vzmetna podpora za elektrarno, ki jo je posebej za te pogoje delovanja razvil Yangzhou Tianshun Pipeline Technology Co., Ltd., kompenzira premik z elastično obremenitvijo in vzdržuje napetost v cevovodu v standardnih dovoljenih mejah. Ta dokument razlaga filozofijo oblikovanja, operativno zmogljivost in pristop inženirske podpore tega izdelka, ki temelji na dejanskih zahtevah sistemov parovodov.

Zahteve za elastične podpore pri nadzoru napetosti v parovodu

Zasnova cevovoda za paro na splošno sledi kodam, kot je ASME B31.1, ki zahtevajo, da nosilci cevi/obešala prenesejo tako lastno težo cevovoda kot težo medija, ne da bi ovirali toplotni premik. Če se podporna sila pretirano spreminja s premikom, lahko napetost lokalnega cevovodnega sistema preseže dovoljene vrednosti, zaradi česar so potrebne prilagoditve ali celo predelave na kraju samem.

Poleg tega imajo vmesniki turbine in kotla običajno zelo stroge dovoljene omejitve za sile in momente. Neustrezne podporne rešitve lahko znatno skrajšajo življenjsko dobo glavnih vmesnikov opreme. To zahteva, da podporni/obešalni izdelki zagotavljajo stabilne in predvidljive podporne sile znotraj navedenega giba, hkrati pa nudijo zadostno prilagoditveno rezervo za prilagoditev odstopanj na mestu.

Kako Power Plant Spring Supports obravnava te zahteve

Vzmetni nosilci elektrarn so na voljo v dveh konfiguracijah: vzmet s spremenljivo vzmetjo in vzmet s konstantno silo, izbrana na podlagi rezultatov analize napetosti v cevovodu. Spremenljive vzmetne enote prenašajo obremenitev z linearno togostjo, medtem ko enote s konstantno silo uporabljajo primarni in sekundarni vzmetni mehanizem za nadzor stopnje variacije podporne sile znotraj 5 % v celotnem delovnem hodu, kar zagotavlja skoraj konstantno podporo cevnemu sistemu iz hladnega v vroče stanje.

Vzmetni elementi so izdelani iz legiranih vzmetnih jekel, vključno s 60Si2Mn in 50CrVA. Strukturne komponente so lahko izdelane iz ogljikovega jekla, toplotno odpornega jekla ali nerjavečega jekla. Celotno temperaturno območje uporabe zajema -196 °C do +650 °C, kar ustreza vsem toplotnim stanjem parnih cevi od nizkotemperaturnega ogrevanja do delovanja pri polni obremenitvi.

Vsaka vzmetna podpora elektrarne je pred odpremo podvržena preskusu kompresije pri polnem hodu s snemanjem krivulje togosti. Ohišje je opremljeno z imensko ploščico za premik obremenitve in napravo za zaklepanje namestitve. Namestitev na kraju samem zahteva samo montažo v hladnem stanju; preprosto odstranite zaklepni zatič, ko temperatura cevovoda naraste, in podpora/obešalo preide v operativno stanje brez varjenja na mestu ali zapletenih prilagoditev.

Namestitev na kraju samem in dolgoročna operativna zmogljivost

Med namestitvijo parovoda so kumulativne napake pri višini temeljev in rezanju odsekov cevi neizogibne. Območje natančnega prilagajanja višine, ki ga zagotavljajo vzmetne podpore Power Plant, absorbira ta odstopanja in preprečuje togo zapenjanje. Vzmetne enote s konstantno silo so običajno opremljene z vijačnimi ali hidravličnimi pomožnimi nastavitvenimi mehanizmi, kar omogoča uporabo ene osebe tudi na težkih cevovodih velikega premera.

Med dolgotrajnim delovanjem zasnova vzmeti proti sprostitvi in ​​površinske obdelave (vroče cinkanje ali prevleka Dacromet) ohranjajo stabilno delovanje podpore. Pri več čezmorskih projektih elektrarn prihaja več kot 70 % kasnejših naročil podpore/obešank od obstoječih strank. Ta visoka stopnja ponovnih nakupov posredno potrjuje dolgoročno učinkovitost naših izdelkov.

Tipična mesta namestitve in funkcije

V kotlovskem območju so vzmetni nosilci elektrarne nameščeni na navpične in vodoravne odseke glavnih parovodov, izhodnih cevovodov pregrevalnika in cevovodov za dogrevanje pare. Absorbirajo toplotno raztezanje navzgor in preprečujejo čezmerno obremenitev na priključkih šob glave.

V bližini turbine vzmetne podpore/obešala na visokotemperaturnih odsekih cevovoda za paro blizu glavnih parnih ventilov in regulacijskih ventilov zmanjšajo sile in momente komponent, kar pomaga vzdrževati poravnavo gredi. Čeprav napajalna voda in cevovodi za temperirano vodo delujejo pri nižjih temperaturah, še vedno doživljajo znatne temperaturne razlike med zagonom in izklopom. Elastične podpore ohranjajo naklon cevovoda in zmanjšujejo tveganje kavitacije.

V teh aplikacijah so nosilci/obešalniki pogosto kombinirani z blažilniki, omejevalnimi nosilci in drugimi komponentami, da tvorijo popolno prilagodljivo zadrževalno rešitev cevnega sistema.

Projektna tehnična podpora in prevzem izdelka

Od izbirne faze naprej naša tehnična ekipa prejme poročila o analizi napetosti cevnega sistema, izračuna projektno obremenitev in premik za vsako podporno točko, priporoči ustrezne tipe vzmetne podpore elektrarne in konstante vzmeti ter zagotovi podrobna navodila za namestitev.

Naša tovarna vzdržuje celotno verigo nadzora kakovosti od ponovnega pregleda vhodne vzmetne žice, testiranja trdote po toplotni obdelavi do testiranja togosti končnega izdelka. Ustrezne procesne zapise in dokumente o kakovosti materiala je mogoče dostaviti v skladu s standardi, kot sta ASME in CE. Za konvencionalne otoke jedrske energije in druge projekte z visokimi zahtevami je mogoče zagotoviti dodatna poročila o preskusu kvalifikacije podporne funkcije in dokumente o sledljivosti.

Če imate zahteve po podpori cevovoda za paro, navedite risbe razporeditve cevi in ​​podatke o napetosti. Namesto splošnega seznama modelov bomo dostavili specifično rešitev za konfiguracijo vzmetne podpore elektrarne. Z izkoriščanjem 14-letnih izkušenj podjetja Yangzhou Tianshun pri podpori cevovodov in projektnih podatkov iz 45 držav po vsem svetu vam lahko pomagamo nadzorovati skupne stroške nabave in namestitve, hkrati pa zagotavljamo varnost vašega parnega sistema.
