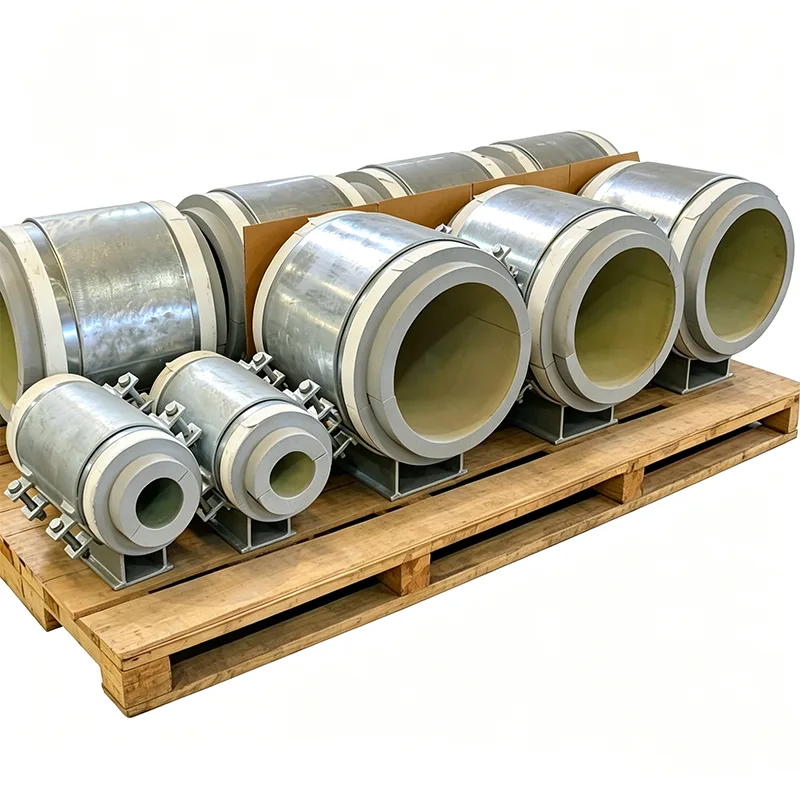

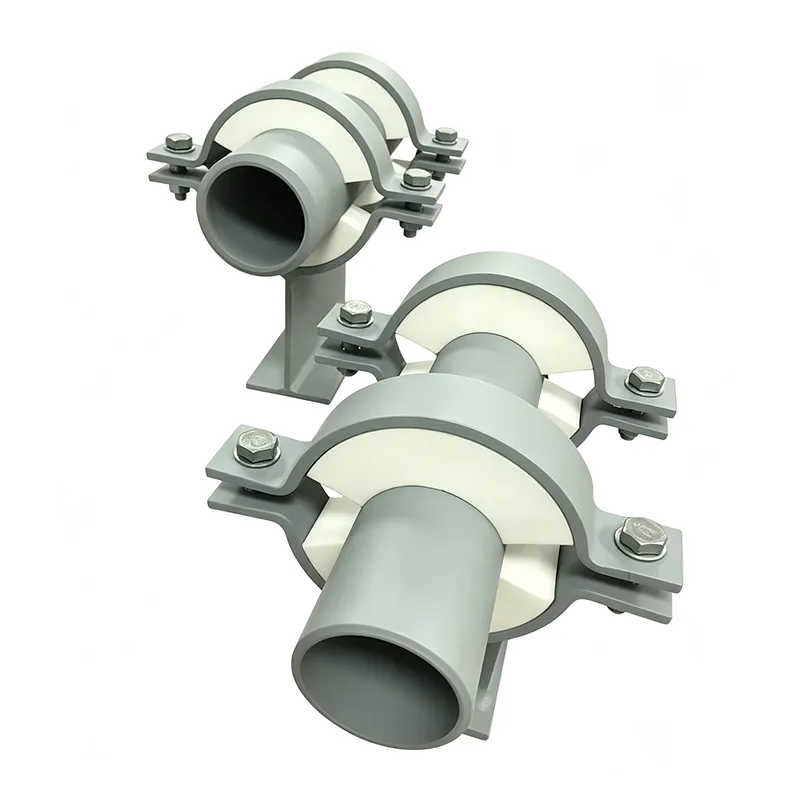

Drsna podpora za predizolirano cev

Cev, ki se širi in krči pod temperaturnimi spremembami, se mora premikati na svojih nosilcih. Cev, ki mora ostati izolirana, potrebuje neprekinjen toplotni ovoj. Izpolnjevanje obeh zahtev na isti podporni točki običajno pomeni namestitev ločene drsne plošče in nato rezanje izolacije okoli nje na mestu – zaporedje, ki pušča prostor za neusklajenost, stisnjeno izolacijo in nezanesljivo parno tesnilo. Predizolirana cevna drsna podpora rešuje to z integracijo drsnega mehanizma in izolacijskega bloka v eno samo tovarniško sestavljeno enoto, ki prispe na lokacijo pripravljena za sprejem cevi in ​​sosednje izolacije.

Od leta 2012 v naši tovarni Yangzhou izdelujemo te integrirane drsne nosilce za parne vode, omrežja za ohlajeno vodo in kriogene prenosne cevi v več kot 45 državah. Vsak sklop je zasnovan tako, da se cev prosto giblje, izolacija ostane nedotaknjena, nosilno jeklo pa ostane na varni temperaturi.

Kako drsna in izolacijska funkcija delujeta skupaj

Nosilno telo vsebuje tog izolacijski blok z visoko gostoto, ki prenaša obremenitev cevi s sedeža navzdol na osnovno ploščo. Nobena kovina se ne dotika kovine skozi pot obremenitve: izolacija sama deluje kot toplotna ločitev. Pod izolacijskim blokom je med izdelavo natančno nameščen drsni par z nizkim trenjem.

Zgornja drsna komponenta je polirana pločevina iz nerjavečega jekla, pritrjena na spodnjo stran izolacijskega bloka ali na vmesno ploščo za porazdelitev obremenitve.

Spodnja drsna komponenta je PTFE ali z grafitom impregnirana blazinica, pritrjena na vrh jeklene osnovne plošče.

Celoten drsni vmesnik je zaprt v nosilnem ohišju, zaščiten pred gradbenim prahom, peskom, ki ga odnaša veter, in vlago, ki bi lahko sčasoma povečala trenje ali povzročila korozijo.

Površina drsne površine in dolžina potovanja se izračunata iz podatkov analize napetosti cevi. Dodamo velikodušno rezervo, ki presega največji pričakovani premik, tako da tudi nenavaden prehod ne bo potisnil podpore prek njenega načrtovanega obsega.

Izolacija, ki deluje pri vaši delovni temperaturi

Material izolacijskega bloka je izbran glede na specifične toplotne razmere vaše linije, ne pa iz zaloge, ki ustreza vsem. Naše standardne materialne možnosti vključujejo:

PIR visoke gostote (poliizocianurat): za ohlajeno vodo, slanico in hladne storitve do -50°C.

Celično steklo: za kriogene aplikacije do -196 °C, kjer je kritična neprepustnost za vlago.

Kalcijev silikat: za paro, vroče olje in procesne linije do 650°C.

Plošče na osnovi perlita ali mikroporozne plošče: za aplikacije, ki zahtevajo zelo nizko toplotno prevodnost pri ekstremnih temperaturah.

Vsak blok je strojno obdelan, da ustreza premeru cevi in ​​debelini izolacije, določeni za projekt. Njegova tlačna trdnost je preverjena glede na celotno obremenitev vodnega preskusa, ne le na delovno težo, da se prepreči zmečkanina med zagonom.

Parna zapora, ki se ne prekinja

Kovinsko ohišje čevlja je izdelano z integrirano tesnilno prirobnico. Ko delovno osebje namesti cevno izolacijo in zunanjo oblogo, pripelje parno zaporo neposredno na to prirobnico in jo zalepi z lepilom ali trakom. Rezultat je neprekinjena ovojnica, ki jo je mogoče pregledati in gre naravnost skozi mesto podpore – brez vrzeli, brez ročno izrezanih obližev, brez zanašanja samo na kit, nanešen na mestu.

Dokumentacija in zanesljivost

Vsaka predizolirana drsna podpora je dobavljena s celotno dokumentacijo:

Certifikati EN 10204 tipa 3.1 za vse jeklene dele.

Podatkovni listi izolacijskih materialov s toplotno prevodnostjo in vrednostmi tlačne trdnosti pri projektirani temperaturi.

Certifikati o tornem koeficientu drsne plošče, preverjeni z laboratorijskim testiranjem.

Poročila o dimenzijah, ki potrjujejo razpon potovanja, debelino bloka in dimenzije osnovne plošče.

Pogoste aplikacije

Regali za paro in kondenzat v elektrarnah in industrijskih objektih.

Cevi za ohlajeno vodo in daljinsko hlajenje, kjer so nosilci drsnikov nameščeni na dolgih ravnih poteh.

Kriogene cevne galerije, kjer toplotno krčenje zahteva zanesljivo drsno površino z nizkim trenjem.

Vsak izoliran cevni sistem, kjer bi drsne plošče, sestavljene na terenu, upočasnile namestitev izolacije in povzročile težave pri pregledu.

Zakaj Tianshun?

Drsna podpora, ki veže ali zdrobi svojo izolacijo po nekaj toplotnih ciklih, ni drsna podpora – to je prihodnje naročilo za popravilo. Naš tovarniško integriran pristop odpravlja variabilnost sestavljanja na terenu in zagotavlja, da so drsne površine poravnane, da je izolacijski blok v celoti podprt in da lahko ekipa na gradbišču čisto izvede parno zaporo. Z več kot 70-odstotno ponavljajočo se poslovno in inženirsko podporo, ki se začne pri vaši izometriji, zagotavljamo izdelek, ki deluje predvidljivo od prvega segrevanja do zadnjega.

pogosta vprašanja

V: Ali je drsno površino mogoče zamenjati, če se obrabi?

O: Drsne površine so zaprte in zlepljene znotraj tovarniškega sklopa, zato zamenjava na terenu ni praktična. Materiali, ki jih uporabljamo, so ocenjeni na desetletja gibanja pod projektiranimi obremenitvami, pri vsakem naročilu pa zagotovimo podatke o preskusu trenja.

V: Kakšno temperaturno območje je zajeto?

O: Od -196°C (celično steklo) do +650°C (kalcijev silikat). Višje temperature se lahko prilagodijo s posebnimi materiali - kontaktirajte našo inženirsko ekipo.

V: Kako preprečite, da bi se izolacijski blok strgal zaradi drsenja?

O: Drsna ravnina se nahaja pod izolacijskim blokom in togo porazdelitveno ploščo ju ločuje. Izolacija doživlja samo tlačno obremenitev; drsne sile se prenašajo neposredno med kovinskimi površinami.

V: Ali lahko dobim drsno oporo, ki bočno vodi cev?

O: Da. Podpornemu telesu lahko dodamo integralne vodilne plošče, ki omogočajo aksialno premikanje in hkrati zadržujejo stranski pomik.
