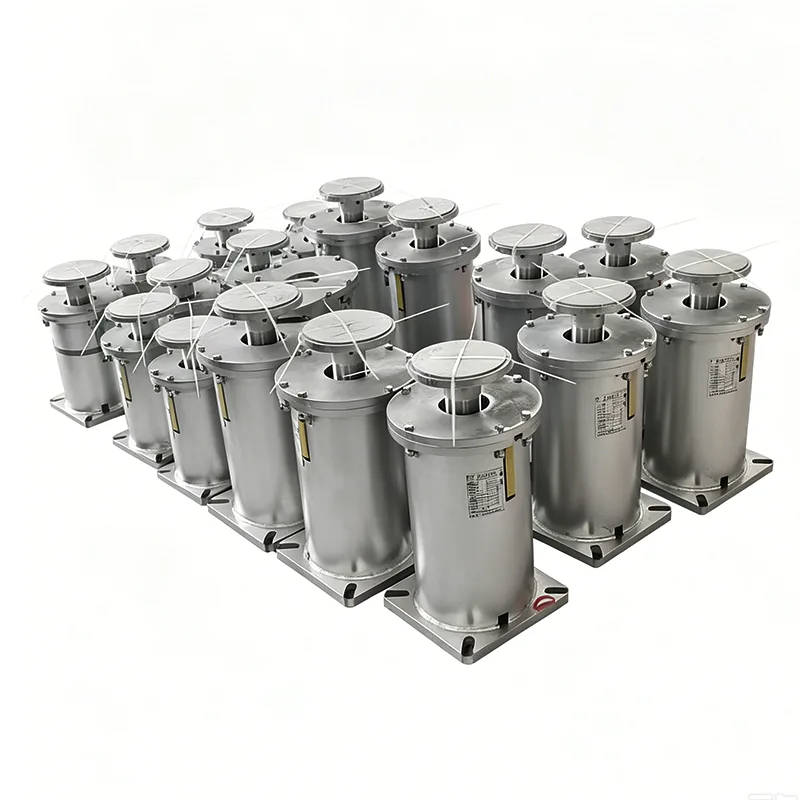

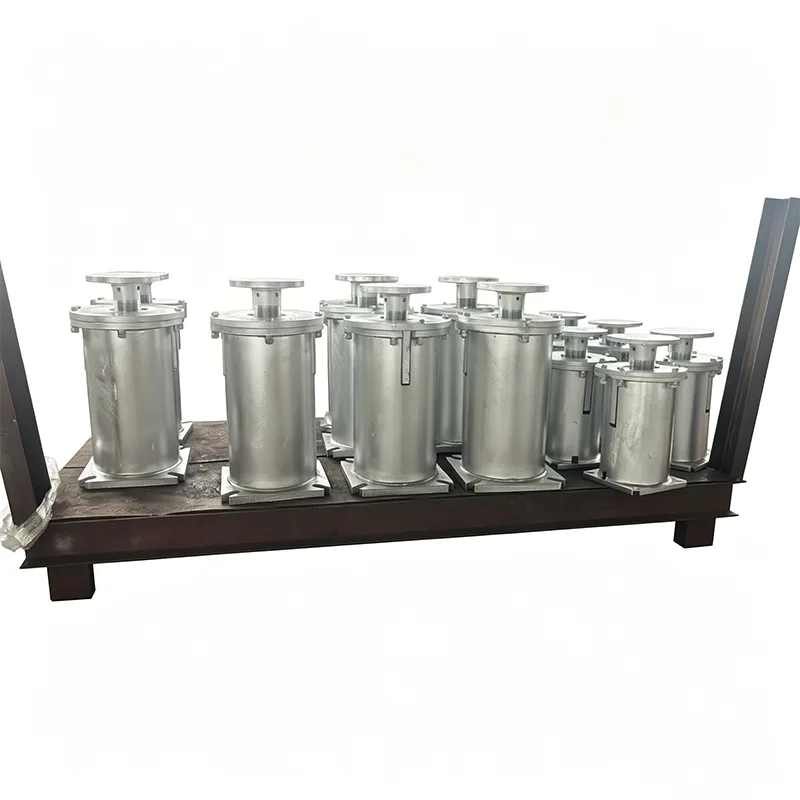

Pomladna podpora kemičnega obrata

Cevovodni sistemi v kemičnih obratih delujejo v težkih pogojih, ki vključujejo korozivne medije, izmenično visoke in nizke temperature, vnetljivo in eksplozivno atmosfero ter stroge varnostne zahteve. Običajne vzmetne podpore so nagnjene k koroziji, utrujenosti in poslabšanju zmogljivosti v tako težkih delovnih pogojih, kar lahko povzroči puščanje cevovoda, poškodbe opreme in celo varnostne nesreče. Razvita posebej za te zahtevne pogoje delovanja, je vzmetna podpora Chemical Plant namenski podporni izdelek, ki lahko dolgoročno stabilno deluje v kompleksnih kemičnih okoljih.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Podpora za vzmet Chemical Plant je elastična podpora za cevi po meri izdelana izključno za kemično industrijo. V glavnem nosi lastno težo cevovoda, kompenzira premik zaradi toplotnega raztezanja in krčenja ter izolira vibracije, ki se prenašajo iz procesne opreme.

Yangzhou Tianshun Pipeline je s 14-letnimi izkušnjami pri načrtovanju in izdelavi podpornih sistemov za kemične cevi dobavil izdelke za več kot 200 kemičnih projektov po vsem svetu, vključno z obsežnimi bazami za rafiniranje in kemično integracijo, finimi kemičnimi parki in farmacevtskimi tovarnami.

Ciljne funkcije oblikovanja

▶  Izjemna odpornost proti koroziji: uporablja posebne materiale in večslojne protikorozijske obdelave za odpornost proti eroziji zaradi kislin, alkalij, soli in drugih jedkih medijev.

▶ Struktura, odporna proti eksplozijam: vse komponente so v skladu s standardi za zaščito pred eksplozijami, brez nevarnosti nastanka isker.

▶  Vrhunsko tesnjenje: opremljeno s popolnoma zaprtim zaščitnim ohišjem, ki preprečuje vstop jedkih plinov in tekočin v vzmetni sklop.

▶  Široka temperaturna prilagodljivost: Zanesljivo deluje v obsežnem temperaturnem območju od -196 ℃ do +550 ℃.

▶  Visoka natančnost obremenitve: Natančno kalibrirano pred dostavo, z odstopanjem obremenitve, nadzorovanim v ±5 %.

▶  Zasnova brez vzdrževanja: Enostavna in robustna struktura ne zahteva rednega vzdrževanja v normalnih delovnih pogojih.

Primerjava zmogljivosti z običajnimi vzmetnimi nosilci

Standardni tehnični parametri

Tipični scenariji uporabe

Vzmetna podpora za kemično tovarno se široko uporablja za različne cevovodne sisteme v kemičnih obratih:

Cevovodi za transport kislin, alkalij, soli in drugih jedkih medijev

Visokotemperaturni in visokotlačni procesni cevovodi

Cevovodi za kriogene tekočine (tekoči kisik, tekoči dušik, tekoči amoniak)

Cevovodi za vnetljive in eksplozivne medije (bencin, dizel, zemeljski plin)

Povezovalni cevovodi za reaktorje, izmenjevalnike toplote, stolpe in drugo procesno opremo

Cevovodi za čiščenje odplak in odpadnih plinov

Proizvodnja in nadzor kakovosti

Zgradili smo namenske proizvodne linije za izdelke kemične kakovosti. Vsi nosilci vzmeti Chemical Plant so izdelani v strogem skladu z najvišjimi standardi kemične industrije:

▶  Vhodni pregled surovin: Vsaka serija surovin je testirana glede kemične sestave in odpornosti proti koroziji.

▶  Natančna obdelava: ključne dele obdeluje CNC oprema, da se zagotovi natančnost dimenzij.

▶  Površinska obdelava: izvedenih je več strogih protikorozijskih postopkov, ki zagotavljajo oprijem in debelino premaza.

▶  Testiranje delovanja: Vsaka enota je podvržena kalibraciji obremenitve in testiranju utrujenosti.

▶  Končna tovarniška inšpekcija: na voljo so popolni certifikati kakovosti in poročila o preskusih materialov.

Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, vsi izdelki pa so v skladu z mednarodnimi standardi, vključno s CE, API in ATEX.

Prilagajanje in podporne storitve

▶  Prilagoditev posebnih materialov: Na voljo so izdelki iz hastelloya, monela in drugih posebnih zlitin.

▶  Nestandardna zasnova: izdelki po meri, razviti po risbah strank in dejanskih delovnih pogojih.

▶  Sistemske rešitve: Celostna zasnova in popolna dobava kompletnih sistemov za podporo cevi za kemične tovarne.

▶  Tehnična služba na kraju samem: poklicni inženirji se lahko pošljejo za vodenje namestitve in zagon na kraju samem.

▶  12-mesečna garancija: okvarjeni izdelki bodo v garancijskem roku brezplačno popravljeni ali zamenjani.

Za več podrobnosti o vzmetni podpori za kemijsko tovarno in strokovni nasvet o izbiri se obrnite na našo tehnično ekipo.
