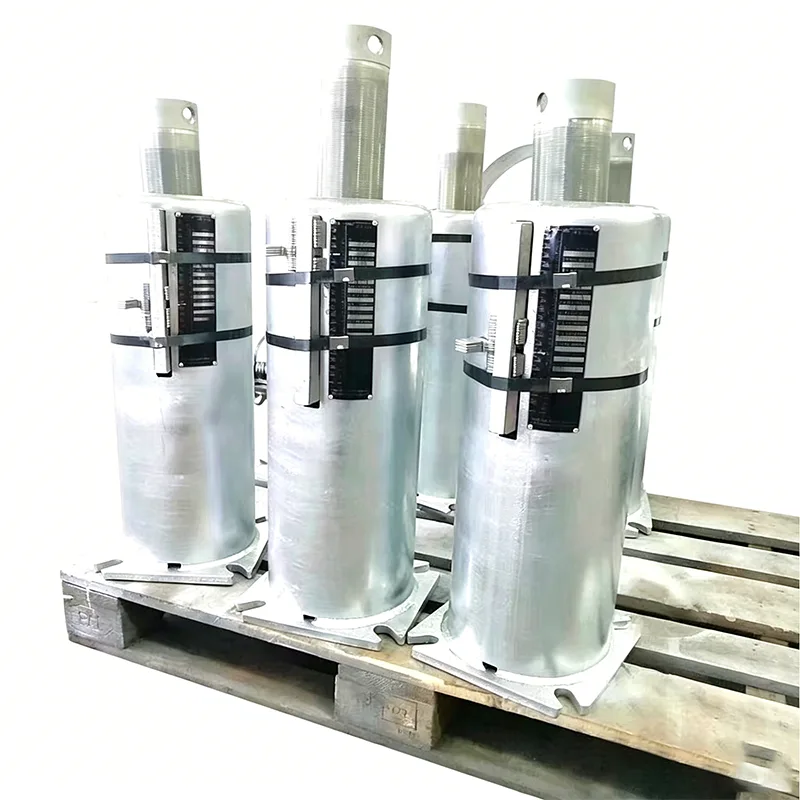

Vzmeti za elektrarne

Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd. na podlagi 14-letnih izkušenj na področju nosilcev/obešank za cevovode in rešitev za podporo elektrarnam zagotavlja vzmetne podpore za elektrarne za termoelektrarne, jedrske elektrarne in elektrarne s kombiniranim ciklom. Ti izdelki so zasnovani za nadzor toplotnega premika in porazdelitve napetosti v visokotemperaturnih in visokotlačnih cevovodih ter tako ščitijo kritične vmesnike glavne opreme, kot so kotli in parne turbine. Naslednje podrobnosti zajemajo funkcije izdelka, tehnične prednosti in specifične lokacije uporabe.

Ta slika prikazuje krivuljo zmogljivosti premika obremenitve spremenljive vzmetne podpore/obešala, vključno s ključnimi parametri obremenitve in premika za preverjanje natančnosti nosilnosti in zanesljivosti delovanja izdelka.

Vsaka enota je predmet kalibracije obremenitve in testiranja delovanja pred pošiljanjem. Odstopanje nastavitvene obremenitve je nadzorovano znotraj ±5 %, skladno z mednarodnim standardom ANSI/MSS‑SP‑58‑2018 in NB/T47039‑2013.

Izdelki izpolnjujejo tehnične zahteve za električne, petrokemične in druge industrijske cevne sisteme. V skladu z MSS‑SP‑58‑2018 največja dovoljena spremenljivost obremenitve za spremenljive vzmetne enote ne sme presegati 25 % delovne vroče obremenitve v polnem delovnem hodu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Lastnosti izdelka

Vzmetne podpore za elektrarne so izdelane po meri na podlagi rezultatov analize napetosti v cevovodu, pri čemer so glavne značilnosti osredotočene na zadrževanje obremenitve, prilagodljivost premika in dolgoročno stabilnost delovanja.

Mehanizem za premikanje obremenitve: na voljo v dveh konfiguracijah: spremenljivi vzmetni obešalniki/podporniki in vzmetni obešalniki/podporniki s konstantno silo. Spremenljive vzmetne enote prenašajo obremenitev z linearno togostjo, medtem ko enote s konstantno silo zagotavljajo skoraj konstantno podporno silo skozi celoten delovni hod, z odstopanjem, nadzorovanim znotraj 5 %, kar odpravlja dodatne napetosti v cevovodih, ki jih povzročajo nihajoče podporne sile.

Materialna in temperaturna združljivost: Vzmetni elementi so izdelani iz legiranih vzmetnih jekel, vključno s 60Si2Mn in 50CrVA. Strukturne komponente so lahko izdelane iz ogljikovega jekla, toplotno odpornega legiranega jekla ali nerjavečega jekla. Celotno dovoljeno delovno temperaturno območje pokriva -196 °C do +650 °C, kar ustreza vsem zahtevam cevovoda od nizkotemperaturne napajalne vode do visokotemperaturne glavne pare.

Načrt namestitve in zagona: Vsaka podpora/obešalo je opremljena z namestitvenim zaklepnim zatičem in imensko tablico glede premika obremenitve. Po namestitvi v hladnem stanju preprosto odstranite zaklepni zatič, da aktivirate delovanje. Podatki na imenski tablici olajšajo preverjanje številk modelov in prednastavljenih obremenitev na kraju samem, kar znatno skrajša čas zagona.

Obsežno interno testiranje: Vsi testi, vključno s togostjo vzmeti, kompresijskim upogibom in debelino površinske prevleke, se izvajajo v našem lastnem laboratoriju, da zagotovimo dosledno delovanje v proizvodnih serijah. Vsaka enota je pred odpremo podvržena trem kompresijskim ciklom s polnim gibom s snemanjem krivulje togosti.

S temi konstrukcijskimi značilnostmi vzmetni nosilci elektrarn ohranjajo vnaprej določeno višino cevnih sistemov v kombiniranih pogojih linearne toplotne ekspanzije in neprekinjenih vibracij, kar zmanjšuje verjetnost nenačrtovanih zaustavitev.

Inženirske prednosti

Pri zasnovi cevovoda elektrarne v primerjavi s čisto togimi nosilci ali pritrditvijo s cevnimi objemkami rešitve elastične podpore zagotavljajo neposredne izboljšave pri nadzoru napetosti, zaščiti opreme in prilagodljivosti namestitve. Inženirska vrednost vzmetnih nosilcev elektrarn se odraža v naslednjih vidikih:

Učinkovita kompenzacija toplotnega odmika: togi nosilci ne morejo absorbirati toplotnega raztezanja cevovoda, kar pogosto vodi do zagozditve cevnega sistema, dviganja podpore ali preobremenitve. Elastična obešala/podpore prenašajo obremenitev linearno ali stalno, ko se cevovod premakne, pri čemer ohranjajo ravni napetosti v dovoljenih mejah, določenih s kodami, kot je ASME B31.1.

Zmanjšan potisk in moment na vmesnikih glavne opreme: Zbirne cevi kotla in vstopi pare v turbine so izjemno občutljivi na sile in momente. Po prilagoditvi z vzmetnimi obešali/podporami se pritisk vmesnika znatno zmanjša, kar preprečuje razpoke zvarov in puščanje prirobnic. To je kritičen ukrep za podaljšanje vzdrževalnih intervalov ohišij turbin, glavnih parnih ventilov in druge opreme.

Zmanjšanje prenosa vibracij: cevovodi elektrarn so nagnjeni k vibracijam v pogojih visoke hitrosti pare ali dvofaznega toka. Vzmetni podporni sistemi prilagodijo togost podpore optimalnemu razponu prek elastičnih elementov in v kombinaciji z blažilniki učinkovito razpršijo energijo vibracij, da preprečijo strukturno utrujenost.

Velika toleranca pri namestitvi na kraju samem: vzmetna obešala/podpore omogočajo fino nastavitev v določenem obsegu višine, s čimer kompenzirajo odstopanja v civilnih temeljih in namestitvi cevovodov v hladnem stanju. Vzmetne enote s konstantno silo so pogosto opremljene s hidravličnimi ali vijačnimi pomožnimi nastavitvami za natančno poravnavo na kraju samem.

Dolgotrajno delovanje in preprečevanje sprostitve: z zasnovo vzmeti proti sprostitvi in ​​površinsko obdelavo, odporno proti koroziji (vroče cinkanje, Dacromet itd.), je poslabšanje podporne sile minimalno. Več kot 70 % naših nadaljnjih naročil iz čezmorskih projektov prihaja od stalnih strank, kar do neke mere odraža dolgoročno zanesljivost naših podpornih izdelkov.

Aplikacije izdelkov

Vzmetni nosilci elektrarn so primarno nameščeni na kritičnih mestih v sistemih za kroženje pare in vode v elektrarnah in visokotemperaturnih sistemih dimnih plinov. V kombinaciji z blažilniki, togimi oporniki in drugimi komponentami tvorijo celoten cevovodni prilagodljiv zadrževalni sistem.

Območje kotla: Uporablja se na glavnih cevovodih za paro, cevovodih za vroče in hladno ponovno segrevanje, izhodnih kanalih pregrevalnika itd. Absorbira navpične in vodoravne toplotne premike telesa kotla in povezovalnih cevovodov, preprečuje prekomerno obremenitev na povezavah šob glave in zmanjšuje tveganje za pokanje zvarov.

Območje turbine: nameščeno na glavnih parnih ceveh, visokotemperaturnih parnih ceveh in visokotlačnih obvodnih ceveh. Z natančno podporo omejuje sile in momente, ki se prenašajo na vmesnike turbin, zagotavlja natančnost poravnave gredi in zmanjšuje vpliv tresljajev na ohišja turbin.

Visokotlačni sistem napajalne vode: Na visokotlačnih cevovodih za napajalno vodo in cevovodih za temperirano vodo vzmetni obešalniki/podpore podpirajo težke cevovode, hkrati pa se prilagajajo temperaturnim spremembam, vzdržujejo naklon cevovoda in preprečujejo težave s kavitacijo ali vodnim udarcem, ki jih povzroča omejen premik.

Sistem za dimne pline in razžveplanje/denitrifikacijo: Za kanale za dimne pline/zrak velikega premera, dovodne/izstopne kanale GGH in povezovalne kanale stolpov za razžveplanje. Te tankostenske strukture doživljajo znatno toplotno raztezanje. Vzmetni nosilci kompenzirajo ta premik, zmanjšajo obremenitev prirobničnega priključka in delujejo v povezavi z dilatacijskimi spoji za zaščito celotnega sistema dimnih plinov.

Konvencionalni otok za jedrsko energijo: uporablja se na cevovodih glavne pare sekundarnega tokokroga, glavni napajalni vodi in drugih cevovodih. Izpolnjuje zahteve za nadzor skladnosti jedrske energije in zagotavlja popolne certifikate kakovosti materiala ter poročila o kvalifikaciji podporne funkcije.

Zagotavljanje kakovosti in tovarniške zmogljivosti

Naša tovarna v provinci Jiangsu je opremljena s popolnoma avtomatskimi proizvodnimi linijami mehov, CNC rezalnimi in varilnimi sistemi ter certificirano ekipo za nedestruktivno testiranje (NDT). Od vhodne surove vzmetne žice do dostave končnega izdelka so nosilci vzmeti za elektrarne podvrženi strogemu nadzoru na naslednjih kontrolnih točkah: preverjanje toplotnih števil surovin in fizikalnih/kemičnih poročil, trdota in metalografski pregled po toplotni obdelavi vzmeti, preskušanje togosti končnih izdelkov pri polnem gibu ter preskušanje debeline površinskega premaza in adhezije.

Naš sistem vodenja kakovosti je certificiran po ISO 9001:2015, vsi izdelki pa so v skladu z mednarodnimi standardi, vključno z ASME, CE in API. V skladu s projektnimi zahtevami se lahko zagotovi popolna prevzemna dokumentacija.

Inženirska podpora in storitve

Na podlagi naših izkušenj z dobavo cevovodne opreme v več kot 45 držav po vsem svetu nudimo celovit izbor, namestitev in dolgoročno tehnično podporo za vsako serijo vzmetnih nosilcev elektrarn:

▶  Izračun izbire: Prejmite poročila o analizi napetosti v cevovodu in priporočite ustrezne vrste podpor/obešal, konstante vzmeti in višine namestitve.

▶  Hiter odziv: na predprodajne tehnične poizvedbe in ponudbe odgovorimo v enem delovnem dnevu.

▶  Nadzor in pričevanje na kraju samem: Podprite spremljanje postopkov testiranja na kraju samem pri strankah ali tretjih osebah.

▶  Navodila za namestitev in zagon: Zagotovite podrobne priročnike za namestitev in priporočila za prilagajanje hladnega stanja, po potrebi pa je na voljo oddaljena video pomoč.

▶ Storitev nadomestnih delov: Hranite zapise o kalibraciji vzmeti za vsako proizvodno serijo, kar omogoča hitro dobavo nadomestnih vzmetnih sklopov.

Za razprave o rešitvah konfiguracije vzmetne podpore elektrarne za posebne projekte ali za pridobitev ustreznih projektnih referenc se obrnite na našo tehnično prodajno skupino. Zagotovili vam bomo podrobne liste za izračun obremenitve in premikov ter priporočene postavitve, ki temeljijo na dejanskih delovnih pogojih, namesto le seznama standardnih modelov, kar vam bo pomagalo nadzorovati skupne stroške nabave, hkrati pa zagotavljati varno delovanje cevovoda.
