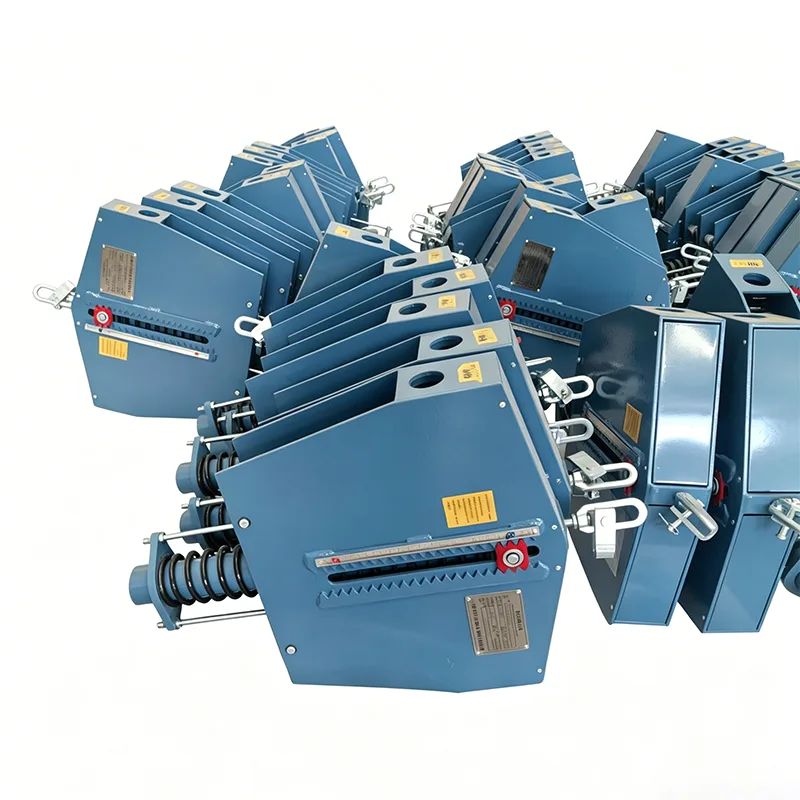

Energy Pipeline Constant Spring Support

Pri zemeljskem plinu, utekočinjenem zemeljskem plinu, vodikovi energiji in tradicionalnih cevovodnih omrežjih za prenos energije se cevovodni sistemi pogosto raztezajo v zapletenih geografskih okoljih in prenesejo močno toplotno širitev in krčenje. Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd. je podprto s 14-letnim tehničnim kopičenjem na področju podporne tehnologije za cevovode posebej razvilo Energy Pipeline Constant Spring Support za scenarije prenosa energije. Ta izdelek uporablja natančen mehanizem za ravnovesje momentov, ki zagotavlja, da podporna obremenitev ostane konstantna, ko je cevovod izpostavljen navpičnemu premiku velikega razpona. Ta funkcija učinkovito preprečuje dodatno obremenitev, ki jo povzroča prenos obremenitve na občutljivo opremo, kot so ventili in kompresorji, in je ključna komponenta, ki zagotavlja varno in stabilno delovanje omrežij energetskih cevovodov na dolge razdalje.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Tehnične specifikacije izdelka

Inženirska prilagodljivost ter prednosti delovanja in vzdrževanja

Pri dejanski gradnji in delovanju energetskih cevovodov zasnova Energy Pipeline Constant Spring Support v celoti obravnava boleče točke gradnje na kraju samem in kasnejšega vzdrževanja:

Zaklepanje v hladnem stanju in hitra namestitev: Pred dostavo je vzmet predhodno stisnjena in zaklenjena v položaju vgradnje v hladnem stanju v skladu s poročilom o izračunu napetosti cevovodnega sistema. Za dosego načrtovanega napetostnega stanja sta potrebna le preprosta fina nastavitev navojev in fiksacija korenin, kar močno skrajša čas gradnje cevnih galerij.

Vizualno spremljanje delovanja: Opremljeno z zunanjimi visoko natančnimi indikatorskimi ploščami za premikanje in lestvicami obremenitve lahko osebje, ki upravlja in vzdržuje, intuitivno oceni, ali je cevovod v načrtovanem delovnem položaju med dnevnim pregledom, ne da bi razstavili lupino, kar omogoča pravočasno odkrivanje posedanja cevovoda ali nenormalne deformacije.

Fleksibilne metode koreninjenja: Na voljo so različne rešitve koreninskih povezav (kot so varjene enojne plošče, obroči, konektorji za jeklene konstrukcije itd.), s katerimi je mogoče doseči stabilno koreninjenje bodisi za nadzemne cevne galerije, cevne mostove za prečkanje rek ali telesa opreme.

Strog sistem za nadzor proizvodnje in kakovosti

Kot varnostna obrambna linija energetske infrastrukture celoten proizvodni proces Energy Pipeline Constant Spring Support sledi strogim standardom nadzora kakovosti:

Neporušitveno testiranje: Vsi nosilni zvari in ključne obremenitvene komponente so podvržene pregledu videza in neporušitvenemu testiranju (radiografsko/ultrazvočno testiranje) v skladu z ustreznimi nacionalnimi standardi, da se zagotovi brezhibna trdnost konstrukcije.

Preverjanje življenjske dobe ob utrujenosti: Komponente vzmeti so podvržene strogim testom utrujenosti in postopkom toplotne obdelave, da se zagotovi, da med več sto tisoči termičnih izmeničnih ciklov ne pride do plastične deformacije ali zloma.

Tovarniško zaklepanje in zaščita: Vsaka enota je pred dostavo opremljena s pozicionirnim zatičem, ki zaklene ročico v delovnem položaju v hladnem stanju, da se prepreči poškodba vzmeti zaradi nenamernega premika med transportom in dvigovanjem.

Zakaj izbrati Tianshun Energy Pipeline Constant Spring Support?

Poglobljene izkušnje z energetskimi projekti: Izdelki so stabilno delovali v terminalih LNG, plinovodih za prenos zemeljskega plina na dolge razdalje in projektih rafiniranja v več kot 40 državah po vsem svetu ter vzdržali preizkuse ekstremnih podnebij in zapletenih delovnih pogojev.

Inženirska podpora za celoten proces: Nudimo tehnične storitve celotnega procesa od analize napetosti v cevovodu (simulacija CAESAR II), izračuna izbire tipa do navodil za namestitev na kraju samem, pri čemer zagotavljamo, da se vsaka podpora natančno ujema z delovnimi pogoji.

Zanesljiva dobava dobavne verige: Zanašanje na avtomatizirane proizvodne linije in popolno opremo za testiranje v naši bazi Jiangsu zagotavlja pravočasno in visokokakovostno dostavo materialov za obsežne energetske projekte.

Podpora v celotnem življenjskem ciklu: Vzpostavimo ekskluzivne projektne datoteke in zagotovimo oceno stanja, ponovno nastavitev obremenitve in napotke za zamenjavo med vzdrževanjem pri zaustavitvi, kar zmanjša tveganje delovanja in vzdrževanja cevovodnih omrežij.
