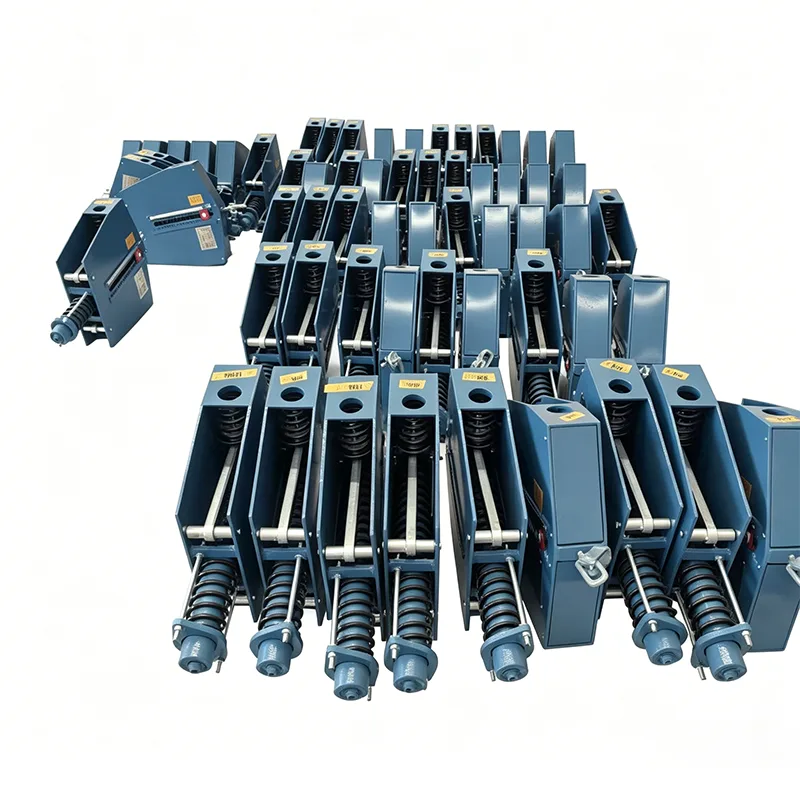

Termoelektrarna Stalna vzmetna podpora

Podjetje Yangzhou Tianshun Pipeline Technology Co., Ltd., ustanovljeno leta 2012, ima 14 let poglobljenega strokovnega znanja na področju rešitev za podporo cevovodom za energetsko industrijo, z izdelki, ki služijo na desetine domačih projektov elektrarn. Naša podpora za stalno vzmet termoelektrarne je specializiran izdelek, razvit strogo v skladu s standardi DL/T serije energetskih industrijskih standardov. Posebej optimiziran za visokotemperaturne, visokotlačne in dolgociklične značilnosti neprekinjenega delovanja termoelektrarn, je osrednja podporna komponenta za štiri glavne cevovodne sisteme elektrarn.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Edinstvene zahteve za podporo cevovoda termoelektrarne

V primerjavi z običajnimi industrijskimi cevovodi delujejo cevovodni sistemi termoelektrarn v veliko težjih pogojih:

▶  Visoka temperatura in tlak: glavni parni cevovodi pri 540 ℃ ~ 620 ℃, tlak 16 MPa ~ 35 MPa

▶ Velik toplotni premik: Navpični premik glavnih parnih cevi lahko doseže 300~500 mm

▶  Težke obremenitve: cevovodi z debelimi stenami velikega premera, obremenitev ene dvižne točke 50 ~ 300 ton

▶  Visoke zahteve za neprekinjeno delovanje: letne obratovalne ure enote ≥7500 ur, z velikimi izgubami pri zaustavitvi

▶  Občutljivo na potisk opreme: Izjemno stroge zahteve za potisk cevovoda na vstopih in izhodih parne turbine

▶  Visoka stopnja varnosti: Klasificirani kot tlačni cevovodi, s pomembnimi varnostnimi odgovornostmi

Običajni obešalniki s konstantno vzmetjo ne morejo v celoti izpolniti teh zahtev, zaradi česar je namenska podpora za konstantno vzmet termoelektrarne nujna.

Tehnične specifikacije izdelka

Standardne zahteve za elektroenergetsko industrijo

Obešala in nosilci za termoelektrarne morajo ustrezati naslednjim standardom elektroenergetike:

Thermal Power Plant Constant Spring Support v celoti izpolnjuje vse zgoraj navedene standardne zahteve, tovarniške dobavne dokumente pa je mogoče neposredno uporabiti za nadzor in prevzem kakovosti elektrarne.

Vodnik za izbiro sistema elektrarne

5 optimiziranih modelov za delovne pogoje elektrarn

Optimizacija prilagajanja na visoke temperature

Vzmeti uporabljajo vzmetno jeklo 60Si2CrVA, odporno na visoke temperature, kar zmanjša stopnjo sprostitve napetosti za 50 % pri 400 ℃

Visokotemperaturni deli uporabljajo toplotno odporno jeklo 12Cr1MoV, da se prepreči lezenje pri visokih temperaturah

Opremljen s toplotnoizolacijskimi cevnimi čevlji za blokiranje prenosa toplote iz cevovodov na vzmeti

Delovna temperatura vzmeti je nadzorovana pod 120 ℃, da se zagotovi dolgoročna stabilnost delovanja

Optimizacija zaščite vmesnika parne turbine

Konstantnost se je izboljšala na ≤±4 %, kar zmanjša pritisk na parne turbine

Kalibriran za hladne in vroče delovne pogoje pred dostavo

Indikacija premika točna do 1 mm za priročno spremljanje delovanja

Na voljo krivulje obremenitev-premik za podporo analizi napetosti v cevovodu

Optimizacija zanesljivosti delovanja v dolgem ciklu

Površina odmika z visokofrekvenčnim kaljenjem + naogljičenjem, 5x daljša življenjska doba obrabe

Zatične gredi s samomazalnimi pušami, izvedba brez vzdrževanja

Vsi vijaki z ukrepi proti popuščanju, brez popuščanja pod vibracijami

Protikorozijska stopnja C4, primerna za zunanja okolja elektrarn

Optimizacija priročnosti namestitve in zagona

Natančno kalibriran glede na obremenitve inštituta za projektiranje pred dostavo, neposredna namestitev na mestu

Opremljen s posebnim orodjem za odklepanje, odklepanje z enim klikom po namestitvi

Zunanji mehanizem za prilagajanje obremenitve, ki omogoča spletno natančno nastavitev med delovanjem

Jasne oznake premikov za enostavno opazovanje osebja za inšpekcijo elektrarne

Zasnova varnostne redundance

Zgornja in spodnja mehanska omejitev za preprečevanje poškodb zaradi prevelike vožnje

Varnostni faktor obešalne palice ≥5-krat, kar odpravlja tveganje zloma

Naprava za zaščito pred zlomom vzmeti, ki zagotavlja varno podporo tudi v ekstremnih pogojih

Opozorilne oznake za preobremenitev, ki operaterje pozivajo k pravočasnemu ravnanju

Izkušnje z delovanjem in vzdrževanjem elektrarne (14 let povzetka industrije)

Pogoste težave in preventivni ukrepi

Ključne točke pregleda elektrarne (priporočeno četrtletno)

Preverite položaj indikatorja premika in ga primerjajte z zgodovinskimi zapisi

Preverite, ali so vsi zaklepni vijaki odstranjeni

Preglejte obešalne palice in gredi zatičev glede deformacij in razpok

Preverite zvare glede razpok

Preverite celovitost protikorozijske prevleke

Zabeležite podatke o delovanju in vzpostavite podporno/obešalno knjigo

S pravilnim vzdrževanjem ima podpora stalne vzmeti termoelektrarne življenjsko dobo več kot 20 let, kar je enako življenjski dobi glavne opreme elektrarne.

Dostava in servis projektov elektrarn

Paket dokumentov Factory Standards za izvedbo projekta elektrarne (izpolnjevanje zahtev za nadzor kakovosti elektrarne):

Certifikat o kvalifikaciji izdelka

Certifikati kakovosti materiala

Spomladanska poročila o preskusih

Celotne krivulje preskusa obremenitve stroja

Navodila za namestitev in uporabo

Zapisi o tovarniških pregledih

Storitev na kraju samem:

Tehnično osebje na kraju samem, tehnično razkritje

Navodila za namestitev in zagon

Podpora sekcijskemu poskusnemu obratovanju elektrarne

Spremstvo za 168-urno poskusno obratovanje enote

Referenčni rezultati projekta elektrarne

Oskrboval 30+ domačih projektov elektrarn, vključno z enotami 300 MW, 600 MW, 1000 MW

Zagotovljena podpora za štiri glavne cevovode ultra-superkritične enote 1000 MW

Zamenjanih več kot 200 nosilcev/obešal pri projektu obnove termoelektrarne

Brez pritožb glede kakovosti že več let zapored, visoka stopnja ponovnega nakupa iz elektrarn

Zaveza poprodajnih storitev

3-letna garancija na izdelek, brezplačno popravilo in zamenjava v garancijskem obdobju

24-urni odziv na nujne primere elektrarne, podpora na kraju samem v 48 urah

Vseživljenjsko tehnično svetovanje in dobava rezervnih delov

Na voljo je letna podpora/inšpekcija obešalnikov

Thermal Power Plant Constant Spring Support je zanesljiva izbira podpore za visokotemperaturne in visokotlačne cevovode v termoelektrarnah. S 14-letnimi bogatimi izkušnjami v energetiki temeljito razumemo delovne pogoje elektrarn in standardne zahteve ter zagotavljamo varno in stabilno delovanje enote s profesionalnimi izdelki in storitvami.
