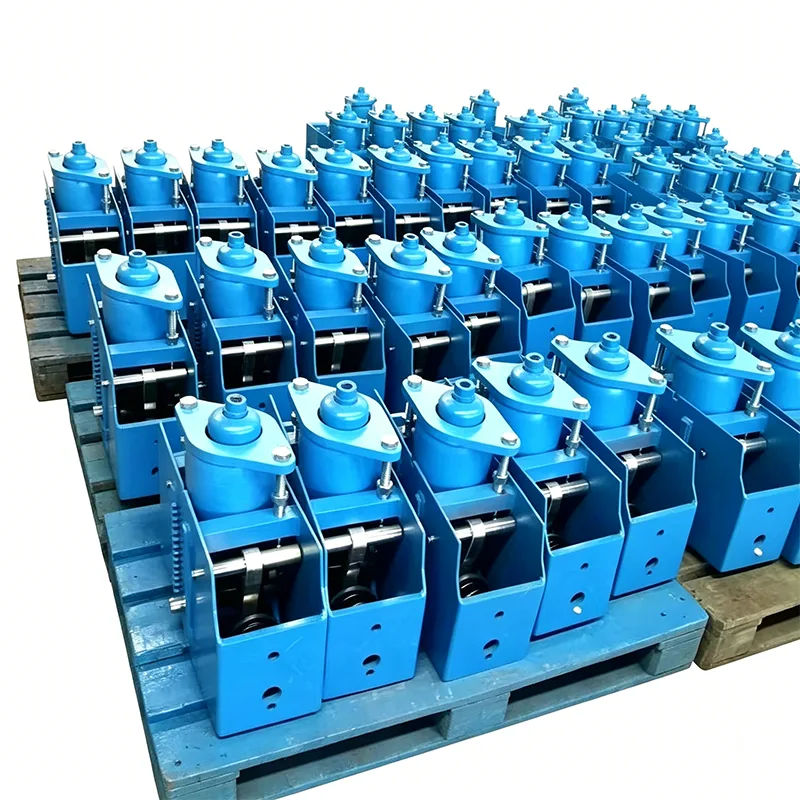

Kemična tovarna Stalna vzmetna podpora

Podjetje Yangzhou Tianshun Pipeline Technology, ustanovljeno leta 2012, ima 14 let predanih izkušenj z raziskavami in razvojem ter proizvodnjo izdelkov za podporo industrijskim cevovodom. Naš Chemical Plant Constant Spring Support je osrednji izdelek, razvit posebej za značilnosti neprekinjene proizvodnje in kompleksnih delovnih pogojev kemične industrije in je služil na desetine kemičnih industrijskih projektov po vsem svetu.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

Osnovne funkcije in vrednost izdelka

Cevovodi kemičnih obratov ustvarjajo znatne toplotne premike zaradi srednjih temperaturnih nihanj. Podporna obremenitev navadnih obešalnikov se spreminja glede na premik, kar zlahka povzroči deformacijo cevovoda, poškodbo priključene opreme in celo srednje tveganje puščanja.

Prek mehanizma za uravnoteženje navora vzmeti, Chemical Plant Constant Spring Support zagotavlja dosledno podporno silo v celotnem hodu toplotnega odmika cevovoda, popolnoma odpravlja dodatno obremenitev, ki jo povzroči toplotno raztezanje in krčenje cevovoda, in zagotavlja dolgoročno stabilno delovanje kemičnih cevovodov.

Tehnične specifikacije izdelka

Tabela specifikacij obešalnika s konstantno vzmetjo	Primer
Model / serija	PH, LH, CA, CS, TH
Nosilnost (delovanje)	0,1 kN - 500 kN
Skupno potovanje	50 mm, 100 mm, 200 mm, 400 mm
Dejansko potovanje	Do 600 mm
Odstopanje obremenitve (toleranca)	±5 % (standardno) / ±3 % (visoka prec.)
Položaj namestitve	Vodoravno/navpično
Zaključek ohišja	Vroče pocinkano/epoksi
Delovna temp.	-20 °C do +80 °C (okolje)
Material vzmeti	60Si2Mn / 50CrVA
Območje nastavitve obremenitve	±10% (prilagoditev polja)

Ekskluzivne prednosti prilagajanja za kemične scenarije

Izdelek je bil posebej optimiziran za ciljanje na značilnosti kemičnih obratov, kot so visoka korozija, neprekinjeno delovanje 24/7 in stroge varnostne zahteve:

▶  Protikorozijska prilagoditev: Prilagodljivo korozivnim okoljem kemičnih obratov, s prilagojenimi rešitvami, vključno z ohišji iz nerjavečega jekla, težkim protikorozijskim premazom in prevleko, odporno na kisline in alkalije

▶  Visoka odpornost proti utrujenosti: Jedrne vzmeti so podvržene 10.000 preskusom utrujenosti s polnim hodom, kar je primerno za dolgoročno neprekinjeno delovanje kemičnih obratov

▶  Natančen nadzor konstantne sile: odstopanje obremenitve je strogo nadzorovano znotraj ±5 %, odpravlja puščanje vmesnika cevovoda in poškodbe opreme, ki jih povzroči koncentracija napetosti

▶  Brez odpravljanja napak na kraju samem: vnaprej stisnjen in kalibriran pred dostavo, neposredno dvignjen in nameščen na mestu brez sekundarne prilagoditve, s čimer se skrajša izpad projekta

Sistem nadzora proizvodnje in kakovosti (zagotavljanje strokovnosti)

Za vsak izdelek pred pošiljanjem se izvede obsežno interno testiranje

Pred odpremo gre vsak izdelek skozi celoten interni postopek testiranja. Ta postopek vključuje dimenzijski in vizualni pregled, PMI (pozitivna identifikacija materiala), testiranje trdote, MT/PT neporušitveno testiranje, kjer je primerno, testiranje obremenitve vzmeti s krivuljami obremenitve in premika ter merjenje debeline prevleke. Priložena so poročila o tovarniških preskusih (FTR) in poročila o preskusih materiala (MTR).

Pojasnilo o akreditaciji tretjih oseb

Interno testiranje ni isto kot testiranje tretjih oseb, ki jih je akreditiral ILAC. Če je potrebno testiranje s pričo tretje osebe ali laboratorijsko testiranje, je to mogoče zagotoviti kot ločeno izbirno storitev.

Izbirne inšpekcijske storitve tretjih oseb (navedene ločeno)

1. Testiranje materiala

Ta storitev zajema analizo kemične sestave, natezno testiranje, nizkotemperaturno udarno testiranje po Charpyju in testiranje trdote.

2. Varjenje NDT

Razpoložljive metode vključujejo testiranje z magnetnimi delci (MT), testiranje s tekočimi penetranti (PT), ultrazvočno testiranje (UT) in radiografsko testiranje (RT).

3. Preskušanje učinkovitosti obremenitve vzmeti

Vključene so krivulje obremenitev-premik.

4. Inšpekcija zaščite pred korozijo vročega cinkanja/epoksi premaza

5. Preizkušanje, nadzor tovarne in predodpremni pregled (PSI) v prisotnem sodišču

Naše izjemne prednosti

Primerjava z mednarodnim sistemom za podporo cevi LISEGA

Naša natančnost obremenitve izdelkov, standardi testiranja in dokumentacijski sistemi so primerjani z mednarodnim sistemom za podporo cevi LISEGA.

Več kot standardni domači dobavitelj

Za razliko od standardnih domačih proizvajalcev, ki zagotavljajo le sam izdelek, mi z vsako vzmetno enoto dobavimo krivuljo obremenitev-pomik. Pomagamo tudi pri organizaciji testiranja in inšpekcijskih pregledov SGS tretjih oseb ter podpiramo preglede dokumentov s strani inženirjev PE/CPE za projekte v tujini.

Izvajanje projekta in zagotavljanje storitev (avtoriteta in verodostojnost)

Več kot 14 let je bila naša Chemical Plant Constant Spring Support uporabljena v rafinerijah, finih kemičnih parkih in farmacevtskih projektih po vsej Kitajski, jugovzhodni Aziji, Evropi in Južni Ameriki, z dolgoročnimi ponovnimi partnerstvi z več izvajalci EPC:

▶  Vsi izdelki so opremljeni s popolnimi materialnimi certifikati in poročili o inšpekcijskih pregledih, ki ustrezajo sprejemljivim specifikacijam za kemijsko varnost

▶  Popolna podpora v življenjskem ciklu: izračun obremenitve pred prodajo, navodila za namestitev na mestu in 24-urni poprodajni tehnični odgovor

▶  Proizvodna baza Jiangsu ima namenske logistične kanale kemičnih projektov, kar omogoča pospešeno dostavo nujnih naročil

Informacije o sodelovanju

Če vaš kemični projekt zahteva prilagojeno stalno vzmetno podporo Chemical Plant ali potrebuje prilagoditve načrta za posebne delovne pogoje, kot sta visoka temperatura in močna korozija, se obrnite neposredno na našo tehnično ekipo. Poskrbeli bomo za celovito rešitev izbora in ponudbo.
