Visoko zmogljiv obešalnik s konstantno vzmetjo

Yangzhou Tianshun načrtuje in izdeluje vzmetne podpore s konstantno obremenitvijo od leta 2012. Naši obešalniki za visoke obremenitve, ki pokrivajo konstrukcijske obremenitve do 500 kN in jih je mogoče prilagoditi nad tem, so zgrajeni v 35.000 m² velikem objektu, ki ga zaposluje več kot 100 usposobljenih delavcev. Vsaka enota je prednastavljena, testirana in s celotno dokumentacijo poslana projektom v več kot 45 državah.

Krivulja obremenitev-premik, pridobljena s tipskim preskusom konstantne vzmetne podpore/obešala. Vodoravna os predstavlja premik, navpična os pa obremenitev. Krivulja ostane približno vodoravna čez polni delovni hod, kar dokazuje, da podporna sila ostane v bistvu konstantna, ko se cevovod upogiba zaradi toplotnega raztezanja in krčenja.

Ta tipski preskus preverja konstantnost obremenitve, stabilnost pri polnem hodu in zanesljivost delovanja konstantnih vzmetnih enot. Vse proizvodne enote so predmet kalibracije obremenitve pred odpremo, pri čemer je odstopanje obremenitve nadzorovano znotraj ±6 % v skladu z ANSI/MSS‑SP‑58‑2018 in NB/T47038‑2013.

Ti izdelki so uporabni za industrijske cevne sisteme z velikim toplotnim premikom, vključno s cevovodi za glavno paro in drugimi cevmi za visoke temperature in visokim pritiskom.

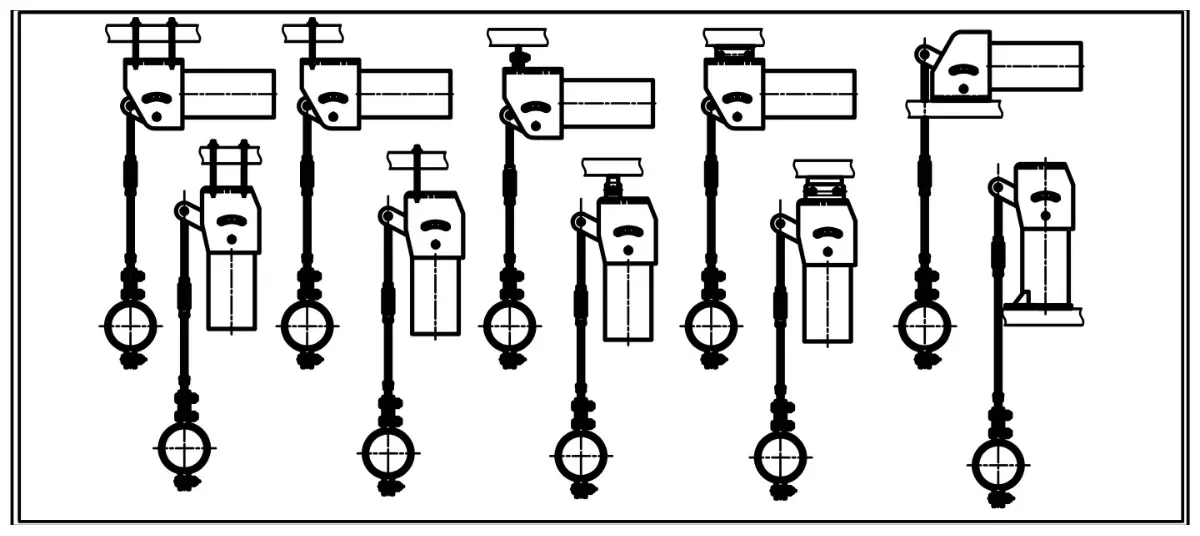

Tehnični pregled

Pretvarjamo med nacionalnimi standardi, če so parametri tehnično združljivi. Ko so konstrukcijske obremenitve in gibi v mejah izbranega standarda, se ne uporabijo korekcijski faktorji.

Zakaj je stalna obremenitev pomembna pri podpori cevi z visoko obremenitvijo

Ko visokoobremenjeno vzmetno obešalo s konstantno vzmetjo doživi velik navpični premik zaradi toplotnega raztezanja, spremenljiva vzmetna podpora spremeni svojo uporno silo, ko se vzmet stisne ali razširi. Ta sprememba obremenitve lahko prenese neželene napetosti na steno cevi, priključeno opremo in sosednje nosilce. Stalno vzmetno obešalo odpravlja to težavo z zagotavljanjem skoraj nespremenjene podporne sile od hladnega do vročega delovnega položaja in povsod vmes.

Mehanizem uporablja tlačno vzmet, ki deluje prek sklopa gonilke in ojnice. Geometrija je urejena tako, da je navor vzmeti okoli glavnega tečaja enak navoru obremenitve na vsaki točki giba. Rezultat je podporna sila, ki ostane znotraj ozkega odklonskega pasu ne glede na to, kako daleč se cev premakne navpično.

Konstrukcijske lastnosti, ki omogočajo zanesljivost pri visokih obremenitvah

Robustna nosilnost z majhnim odstopanjem

Standardni modeli pokrivajo delovne obremenitve od 0,1 kN do 500 kN. Za obremenitve nad 500 kN izdelamo podpore po meri glede na risbe in specifikacije naročnika. Standardno je odstopanje obremenitve znotraj ±5 % nazivne vrednosti, z možnostjo visoke natančnosti, ki dosega ±3 %. Ta stroga toleranca je pred odpremo preverjena na naši kalibracijski napravi.

Stabilna struktura za težka navpična potovanja

Ohišje deluje kot zaščitno ohišje, ki preprečuje gradbene ostanke in kontaminacijo mesta stran od vzmeti in povezave. Na voljo so standardni gibi 50 mm, 100 mm, 200 mm in 400 mm, dejanski hod do 600 mm pa je na voljo, če to zahteva postavitev cevi. Zgornja in spodnja omejevalniki hoda so integrirani za preprečevanje prekoračitve hoda v obe smeri, vidna lestvica hoda pa omogoča ekipam za namestitev, da kadar koli potrdijo položaj.

Vzmetni materiali, izbrani za dolgo življenjsko dobo

Tuljave vzmeti so navite iz jekla 60Si2Mn ali 50CrVA, oba izbrana zaradi visoke odpornosti proti utrujenosti in dosledne zmogljivosti v letih toplotnega cikliranja. Kombinacija dobrega materiala in nadzorovanih procesov zvijanja podpira stabilno moč obremenitve in dolge servisne intervale, pričakovane v elektrarnah in procesnih obratih.

Polje nastavljivo brez ugibanja

Vijak za nastavitev obremenitve omogoča natančno nastavitev podporne sile na mestu. Z vrtenjem vijaka v označeni smeri se obremenitev poveča ali zmanjša v korakih po 2 %, s skupnim območjem nastavitve od ±10 % do ±20 %, odvisno od modela. Številčnica ob vijaku odčita nastavitev neposredno, tako da lahko monter nastavi zahtevano nastavitev, ne da bi odstranil enoto ali uporabil zunanje tehtalne celice.

Prednastavljeni zatiči, ki poenostavijo namestitev in hidrotest

Vsak obešalnik s konstantno vzmetjo zapusti tovarno z rdečimi prednastavljenimi zatiči, nastavljenimi na položaj za hladno namestitev, ki ga je določil naročnik. Zatiči zaklenejo mehanizem, tako da je mogoče cevni sistem hidrostatično preizkusiti ali kemično očistiti brez nadaljnjega upogibanja vzmetnega sklopa. Naši standardni zatiči so zasnovani tako, da med preskušanjem prenesejo do dvakratno nazivno delovno obremenitev. Če so predvidene večje preskusne obremenitve, okrepimo sklop zatiča, ko smo o tem obveščeni v fazi naročila. Pred zagonom sistema je treba zatiče odstraniti.

Kontrola kakovosti in sledljivost

Naš sistem kakovosti je certificiran po ISO 9001:2015. Vsako obešalo s konstantno vzmetjo je sestavljeno in vnaprej nastavljeno na obremenitev in hod, ki jih je določil naročnik, na kalibriranem preskusnem stojalu. Zabeležimo obremenitev na več položajih čez gib, da potrdimo, da odstopanje ostaja znotraj podane tolerance. Ti zapisi o preskusih se ohranijo in jih je mogoče priložiti s pošiljko.

Certifikati materiala za vzmetne tuljave, konstrukcijsko jeklo in pritrdilne elemente so sledljivi do obrata. Za projekte, ki zahtevajo skladnost z ASME B31.1, B31.3, EN 13480 ali drugimi mednarodnimi predpisi, nudimo potrebne pakete dokumentacije, vključno s kvalifikacijami varilnih postopkov in poročili NDT, kadar je primerno.

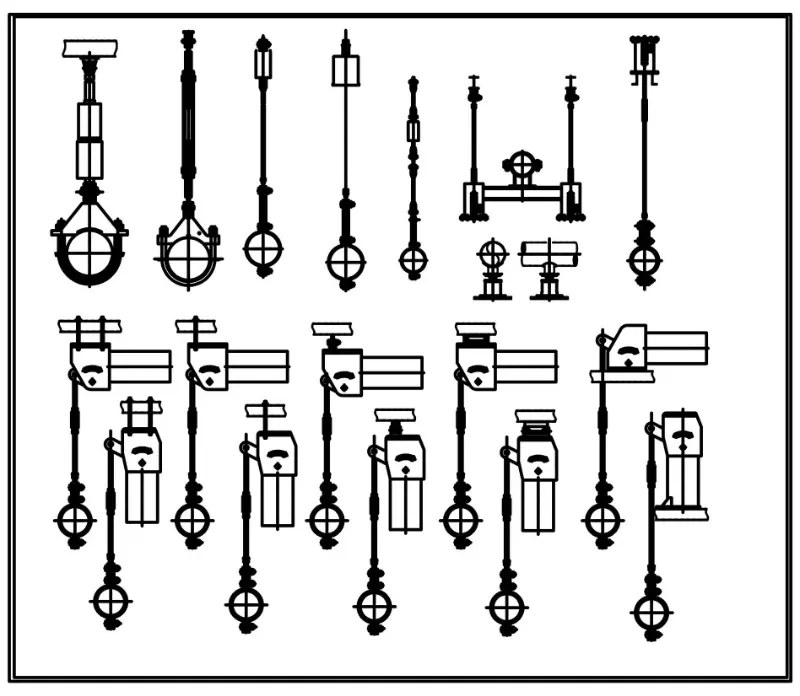

Kjer se uporabljajo visoko zmogljive obešalniki s konstantno vzmetjo

Ti nosilci so nameščeni povsod, kjer ima cevni sistem velik navpični premik in ne prenese spreminjajočih se podpornih sil. Tipične instalacije vključujejo glavne parne vode v termoelektrarnah in jedrskih elektrarnah, cevovode za vroče ponovno segrevanje, dvižne cevi za napajalno vodo kotlov in visokotemperaturne procesne cevi v rafinerijah in kemičnih obratih. V vsakem primeru obešalnik vzdržuje skoraj konstantno obremenitev od hladnega do vročega, kar preprečuje neželen prenos napetosti na turbinske povezave, šobe za posode in drugo občutljivo opremo.

Pogosta vprašanja

Kako se obešalnik s konstantno vzmetjo razlikuje od nosilca s spremenljivo vzmetjo?

Spremenljiva vzmetna podpora spreminja svojo obremenitev, ko se vzmet upogiba, kar pomeni, da cev čuti različno silo v hladnem in vročem stanju. Konstantno vzmetno obešalo je zasnovano tako, da podporna sila ostane skoraj enaka skozi celoten hod. To preprečuje, da bi sprememba obremenitve prenesla napetost v cevni sistem, kar je še posebej pomembno na kritičnih linijah z velikimi navpičnimi premiki.

Ali lahko Tianshun izdeluje obešalnike z nosilnostjo nad 500 kN?

ja Visoko zmogljive podpore obravnavamo kot naročila po meri. Lahko nam pošljete projektne risbe ali določite obremenitev, hod, končne povezave in veljavno kodo. Naša inženirska ekipa bo ustrezno oblikovala obešalnik in zagotovila odobritvene risbe pred izdelavo.

Kakšen je namen rdečih prednastavljenih žebljičkov in kdaj jih je treba odstraniti?

Prednastavljeni zatiči zaklenejo obešalnik v položaju hladne namestitve. Mehanizem ohranjajo tog, tako da je mogoče cevni sistem napolniti, hidrotestirati ali kemično očistiti brez premikanja vzmeti. Zatiči je treba odstraniti šele po zaključku vseh testiranj in preden se sistem zažene za normalno delovanje. Če bi jih med delovanjem pustili na mestu, bi preprečili delovanje obešalnika.

Po katerih mednarodnih standardih lahko delate?

Redno dobavljamo obešala s konstantno vzmetjo po GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L in JIS B 8501. Če vaš projekt zahteva drugačen standard, nam pošljite specifikacijo in potrdili bomo skladnost.

Ali je mogoče zaključek ohišja prilagoditi korozivnim okoljem ali okolju na morju?

Naši standardni zaključki so vroče pocinkani in epoksidno pobarvani. Za visoko korozivne atmosfere lahko uporabimo posebne sisteme premazov ali izdelamo ohišje iz nerjavečega jekla. Pri povpraševanju navedite okoljske pogoje, da vam lahko predlagamo ustrezen zaščitni sistem.

Kakšni so vaši plačilni pogoji in tipični dobavni roki?

Sprejemamo plačilo z nakazilom. Dobavni roki so odvisni od količine naročila in zapletenosti nastavitev po meri, vendar je mogoče standardne obešalnike s konstantno vzmetjo običajno izdelati in prednastaviti v štirih do šestih tednih od potrditve naročila. O hitri dostavi se je mogoče pogovoriti in dogovoriti med pogajanji o pogodbi.

Delo s Tianshun

Ko povprašate o obešalniku s konstantno vzmetjo za visoke obremenitve, vam dodelijo posebnega vodjo računa, ki razume načrtovanje podpornih cevi, ne le komercialne izraze. Naša ekipa inženirjev pregleda vaše standardne zahteve za obremenitev, pot in cevovode ter vam v 24 urah odgovori s tehničnim predlogom. Konfiguracije po meri – nestandardna potovanja, razširjena temperaturna območja, posebni materiali ali dokumentacija, specifična za projekt – obravnavamo kot del našega običajnega obsega dobave.

Po dostavi zagotovimo navodila za namestitev, prednastavljena navodila za odstranitev zatiča in nasvete za vzdrževanje. Več kot 70 % našega poslovanja izhaja iz ponavljajočih se naročil strank, ki so odvisne od naše podpore pri predvidljivem izvajanju cikla za ciklom.
